小型焊接滚轮架 灵活高效的焊接辅助设备详解

在机械制造与焊接领域，如何让圆柱形工件在焊接过程中稳定、匀速地旋转，是保证焊缝质量、提高生产效率的关键。小型焊接滚轮架作为一种专为中小型工件设计的焊接辅助设备，正在越来越多的车间、维修点和小型工厂中发挥着重要作用。

一、什么是小型焊接滚轮架？

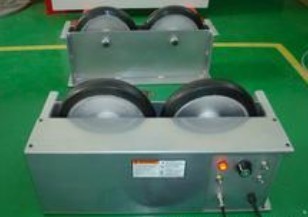

小型焊接滚轮架是一种承载能力相对较小（通常在1吨至10吨之间）的焊接变位机械。它由主动滚轮架和从动滚轮架两部分组成，主动滚轮架通过电机驱动滚轮旋转，依靠摩擦力带动工件（如管道、筒体、封头等）按设定速度转动，配合焊接操作机或手工焊枪，实现平焊、环缝焊接等工艺。

二、结构组成与工作原理

典型的小型焊接滚轮架包括：

• 主动滚轮架：内置驱动电机、减速机、变频器或调速系统，输出动力。
• 从动滚轮架：无动力，随工件转动而被动旋转，起支撑作用。
• 滚轮：通常采用聚氨酯、橡胶或金属材质，既保证摩擦力，又避免划伤工件表面。
• 机架与调节机构：用于调整滚轮中心距，适应不同直径的工件。

工作时，工件搁置在两组滚轮之间，主动滚轮通过摩擦传动使工件绕自身轴线旋转，焊枪固定在合适位置即可完成焊接。

三、主要特点与优势

1. 结构紧凑、移动方便：小型滚轮架体积小、重量轻，底部常配脚轮或 handles，便于在狭小空间内转运。
2. 调速范围宽：采用变频调速或直流调速，转速可低至0.1转/分，满足不同焊接速度要求。
3. 适配性强：通过调节滚轮间距，可适应多种直径的管道、法兰、罐体等。
4. 成本经济：相比大型滚轮架或变位机，购置与维护成本更低，适合中小批量生产。
5. 提升焊缝质量：将工件旋转至平焊位置，焊缝成形美观，减少飞溅和缺陷。

四、典型应用场景

• 管道预制与安装：在石油、化工、供暖管道的组对焊接中，小型滚轮架可轻松转动管段。
• 压力容器与储罐制造：用于筒体环缝、纵缝的焊接。
• 机械维修与修复：辊轴、液压缸、风机叶轮等圆柱件的堆焊与修补。
• 焊接教学与培训：因操作简单、安全，常用于职业院校焊接实训。
• 法兰、管件加工：配合手工焊或自动焊，完成法兰盘与管子的环缝焊接。

五、选型要点

选择小型焊接滚轮架时，应考虑以下因素：

| 参数 | 说明 |
|------|------|
| 承载能力 | 工件总重量，一般为1t、2t、5t、10t等规格 |
| 工件直径范围 | 滚轮架可调整的最小与最大直径 |
| 滚轮材质 | 聚氨酯（不伤工件）、橡胶（增加摩擦）、钢轮（重载） |
| 转速范围 | 0.1-1 rpm 或更宽，需匹配焊接工艺 |
| 驱动方式 | 变频调速、直流调速或机械调速 |
| 附加功能 | 是否带手控盒、无线遥控、防轴向窜动装置等 |

六、使用与维护建议

• 工件放置时，应确保重心居中，避免偏载导致跑偏或倾覆。
• 定期检查滚轮磨损情况，磨损不均时及时更换。
• 保持滚轮表面清洁，避免油污降低摩擦系数。
• 检查电缆、插头及接地，确保安全用电。
• 长期不用时，应干燥存放，对轴承等运动部件加注润滑脂。

七、发展趋势

随着焊接自动化和智能化的推进，小型焊接滚轮架也在向以下方向发展：

• 数字化控制：集成PLC与触摸屏，实现速度预置、翻转角度编程。
• 无线遥控与协同：与焊接机器人或操作机联动，形成小型焊接工作站。
• 轻量化与模块化：采用铝合金机架，便于拆装和搬运。
• 更高精度：提高回转精度与同步性，适合薄壁精密件焊接。

結语

小型焊接滚轮架虽然结构简单，但在焊接生产中却能显著提升效率与质量。对于从事管道、容器、轴类工件焊接的企业和个人而言，选择一适合的小型焊接滚轮架，往往能起到“四两拨千斤”的效果。合理选型、正确使用，它将是你焊接工作中的得力助手。
